روش نصب کنترلر خورشیدی چگونه است ؟
در اینجا روش نصب انواع شارژ کنترلر خورشیدی در سیستم های خورشیدی را آموزش می دهیم.

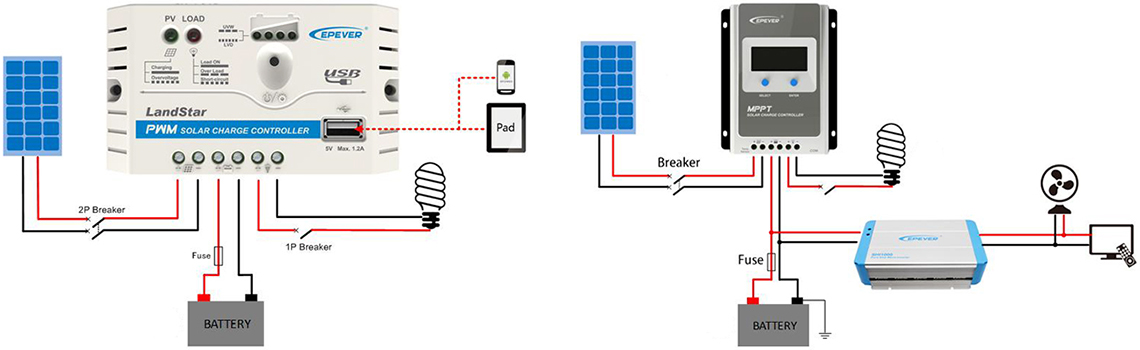

نحوه سیم کشی به پنل خورشیدی و باتری و مصرف کننده DC و اینورتر AC , همچنین استفاده از نوع فیوز برای حفاظت از کنترلر خورشیدی و اتصال انواع کابل ارتباطی یا ریموت کنترل های سیستم برای کنترل و نظارت برای تلفن همراه و لپ تاب (کامپیوتر)
روش نصب کنترلر خورشیدی EPEVER سری LS-E , LS-EU
- ابتدا باتری را به کنترلر وصل کنید تا سیستم روشن شود و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC برای سیم مثبت استفاده کنید
- در انتها پنل خورشیدی را به کنترلر متصل کنید و از یک فیوز دوپل DC استفاده کنید
- در مدل LS-EU یک خروجی USB برای شارژ تلفن همراه و تبلت وجود دارد
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون باعث سوختن کنترلر می شود
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل شود و فاصله آن از باتری بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم متصل شود , اینورتر را مستقیم به باتری وصل کنید , نه به سمت بار (مصرف کننده) کنترلر
- با نگه داشتن دکمه کنترلر به مدت 5 ثانیه چراغ شروع به چشمک زدن می کند و وارد حالت تنظیمات می شوید
-
نوع باتری را می توانید تنظیم کنید :
- چراغ LED اول روشن و دوم و سوم خاموش (باتری سیلد اسید)
- چراغ LED اول و دوم روشن و سوم خاموش (باتری ژل)
- چراغ LED اول و دوم و سوم روشن (باتری اسیدی)
- به محض اتصال باتری به کنترلر میزان ظرفیت باقی مانده باتری نشان داده می شود
-
چراغ LED برای PV :
- دائم روشن حالت شارژ از پنل خورشیدی
- حالت خاموش یعنی شارژ از پنل خورشیدی انجام نمی شود
- حالت چشمک زن باتری ولتاژ بالا دارد را نشان می دهد
روش نصب کنترلر خورشیدی EPEVER سری LS-B
- ابتدا باتری را به کنترلر وصل کنید تا سیستم روشن شود و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC برای سیم مثبت استفاده کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون باعث سوختن کنترلر می شود
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل شود و فاصله آن از باتری بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم متصل شود , اینورتر را مستقیم به باتری وصل کنید , نه سمت بار (مصرف کننده) کنترلر
- سری LS-B یک کنترل کننده زمین مثبت است , هرگونه اتصال پنل خورشیدی , بار یا باتری می توان در صورت لزوم به زمین متصل نمود
- در صورت نیاز (آپشنال) سنسور دما را به کنترلر و بعد به بدنه باتری وصل کنید , سنسور مدل RTS300R47K3.81A
-
چراغ LED برای PV :
- دائم روشن حالت نرمال پنل خورشیدی ولی ولتاژ پایین (تابش کم) از پنل و بدون شارژ
- خاموش یعنی بدون ولتاژ (شب) یا مشکل در اتصال پنل خورشیدی
- حالت چشمک زن آهسته یعنی در حالت شارژ از پنل خورشیدی
- حالت چشمک زن سریع یعنی ولتاژ بالا پنل خورشیدی
-
چراغ LED برای باتری :
- دائم روشن حالت نرمال باتری
- چشمک زن آهسته یعنی باتری فول شارژ
- چشمک زن سریع حالت ولتاژ بالا باتری
- رنگ زرد ولتاژ پایین باتری
- رنگ قرمز یعنی بیش از حد باتری تخلیه شده
- رنگ قرمز چشمک زن آهسته یعنی داغ شدن بیش از حد باتری
- کابل تبدیل RS485 به USB مدل CC-RS485-RS485-150U دانلود نرم افزار از سایت EPEVER
- کابل تبدیل RS485 به USB مدل CC-RS485-RS485-150U و کابل OTG مدل OTG-12CM فقط سیستم اندروید
- کابل RS485 به RS485 مدل CC-RS485-RS485-200U-MT برای اتصال به نمایشگر MT50 , MT75
روش نصب کنترلر خورشیدی EPEVER سری VS-AU
- ابتدا باتری را به کنترلر وصل کنید تا سیستم را تشخیص دهد و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC برای سیم مثبت استفاده کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون باعث سوختن کنترلر می شود
- پس از روشن شدن کنترلر , روشن بودن LCD را بررسی کنید
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل شود و فاصله آن از باتری بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم متصل شود , اینورتر را مستقیم همراه با فیوز به باتری وصل کنید , نه سمت بار (مصرف کننده) کنترلر
- سری VS-AU یک کنترل کننده زمین مثبت است , هرگونه اتصال مثبت پنل خورشیدی , بار یا باتری را می توان در صورت لزوم به زمین متصل نمود
- در صورت نیاز (آپشنال) سنسور دما را به کنترلر بعد به بدنه باتری وصل کنید , سنسور مدل RTS300R47K3.81A
- دکمه MENU :
- وضعیت سیستم را می توانید مرور کنید
- پارامتر های خورشیدی را تنظیم کنید
- دکمه SET :
- حالت خاموش/روشن مصرف کننده (بار)
- خطا های سیستم را پاک کنید
- وارد حالت تنظیم شوید
- داده ها تنظیم و بعد ذخیره کنید
-
نمایشگر LCD با آیکون های مختلف چه نشان می دهد :
- روز یا شب
- حالت شارژ و بدون شارژ
- ولتاژ و آمپر و توان پنل خورشیدی
- میزان ظرفیت و حالت شارژ باتری
- ولتاژ و آمپر و دما باتری
- نوع باتری (سیلد اسید , ژل , اسیدی)
- مصرف کننده خاموش یا روشن
- ولتاژ و آمپر و تایمر مصرف کننده یا بار
روش نصب کنترلر خورشیدی EPEVER سرس XTRA-N
- ابتدا باتری را به کنترلر وصل کنید تا سیستم را تشخیص دهد و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC برای سیم مثبت استفاده کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون باعث سوختن کنترلر می شود
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل شود و فاصله آن بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم وصل شود , اینورتر را مستقیم به باتری وصل کنید , نه سمت بار (مصرف کننده) کنترلر
- اگر کنترلر خورشیدی در منطقه ای که صاعقه مکرر دارد نصب می کنید حتما از سرج ارستر استفاده کنید
- سری XTRA-N یک کنترل کننده مشترک منفی است که در آن تمام پایانه های پنل خورشیدی و باتری و بار را می توانید به طور همزمان به زمین (ارت) وصل کنید
- در صورت نیاز (آپشنال) سنسور دما را به کنترلر بعد به بدنه باتری وصل کنید , سنسور مدل RTS300R47K3.81A
- سه نوع نمایشگر روی این مدل از کنترلر به صورت انتخابی است مدل : XDB1 , XDS1 , XDS2
تنظیم از راه دور
- تنظیم پارامتر های کنترلر توسط نرم افزار کامپیوتر
رابط تبدیل RS485 به USB مدل CC-USB-RS485-150U به پورت USB کامپیوتر وصل کنید
- تنظیم پارامتر های کنترلر توسط تلفن همراه
رابط RS485 را به eBOX-WiFi-01 ماژول WIFI وصل کنید و بی سیم به تلفن همراه متصل شوید
- اتصال به نمایشگر
کابل RS485 به RS485 را به کنترلر و بعد به نمایشگر مدل MT50 , MT75 وصل کنید
روش نصب کنترلر خورشیدی EPEVER سری TRACER-AN (10A~40A)
- ابتدا باتری را به کنترلر وصل کنید تا سیستم را تشخیص دهد و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC برای سیم مثبت استفاده کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون باعث سوختن کنترلر می شود
- پس از روشن شدن کنترلر , روشن بودن LCD را بررسی کنید
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل کنید و فاصله آن از باتری بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم وصل کنید , اینورتر را مستقیم به باتری وصل کنید , نه به سمت بار (مصرف کننده) کنترلر
- اگر کنترلر خورشیدی در منطقه ای که صاعقه مکرر دارد نصب می کنید حتما از سرج ارستر استفاده کنید
- سری Tracer-AN یک کنترلر منفی مشترک است که در آن تمام پایانه های پنل خورشیدی و باتری و بار را می توانید به طور همزمان به زمین (ارت) وصل کنید
- در صورت نیاز (آپشنال) سنسور دما را به کنترلر و بعد به بدنه باتری وصل کنید , سنسور مدل RTS300R47K3.81A
-
دکمه ENTER :
- خاموش/روشن کردن مصرف کننده (بار)
- پاک کردن خطا های سیستم
- دکمه ENTER را 5 ثانیه نگه دارید تا وارد تنظیمات شوید
-
دکمه SELECT :
- حالت مرور پارامتر های کنترلر
- تنظیم و انتخاب پارامتر ها
- کنترلر بعد از 10 ثانیه از طور خودکار از تنظیمات خارج می شود
-
نمایشگر LCD با آیکون های مختلف چه نشان می دهد :
- روز یا شب
- حالت شارژ و بدون شارژ
- ولتاژ و آمپر و توان پنل خورشیدی
- میزان ظرفیت و حالت شارژ باتری
- ولتاژ و آمپر و دما باتری
- نوع باتری (سیلد اسید , ژل , اسیدی , تنظیم دستی)
- مصرف کننده خاموش و روشن
- ولتاژ و آمپر مصرف کننده یا بار
انواع روش تنظیم از راه دور
- کابل RS485 به RS485 برای اتصال به نمایشگر مدل MT50 , MT75
- کابل RS485 به eBox-WIFI-01 یا eBox-BLE-01 (وای فای یا بلوتوث) برای اتصال بی سیم به تلفن همراه
- رابط RS485 به RS485 برای اتصال با سیم به کامپیوتر (لپ تاپ)
- اتصال به ماژول eLOG01 برای اتصال همزمان کنترلر به نمایشگر و کامپیوتر
روش نصب کنترلر خورشیدی EPEVER سری TRACER-AN (50A~100A)
- ابتدا درپوش ترمینال های کنترلر را باز کنید
- بعد باتری را به کنترلر وصل کنید تا سیستم را تشخیص دهد و یک فیوز DC به قطب مثبت باتری وصل کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- مطمئن شوید قطب های منفی و مثبت را جابجا وصل نکنید چون کنترلر فاقد حفاظت معکوس است
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل کنید و فاصله آن از باتری بیشتر از 150 میلی متر نباشد
- اگر قرار است یک اینورتر به سیستم وصل کنید , اینورتر را مستقیم به باتری وصل کنید
- سری Tracer-AN یک کنترلر منفی مشترک است که در آن تمام پایانه های پنل خورشیدی و باتری و بار را می توانید به طور همزمان به زمین (ارت) وصل کنید
- در صورت نیاز (آپشنال) سنسور دما را به کنترلر و بعد به بدنه باتری وصل کنید , سنسور مدل RTS300R47K3.81A
-
چراغ LED پنل خورشیدی :
- رنگ سبز یعنی اتصال پنل خورشیدی نرمال اما ولتاژ پایین و شارژ نمی شود
- خاموش یعنی بدون ولتاژ پنل خورشیدی یا شب یا خطای اتصال پنل خورشیدی
- سبز چشمک زن آهسته یعنی شارژ توسط پنل خورشیدی
- سبز چشمک زن سریع یعنی ولتاژ بالا پنل خورشیدی
-
نمایشگر LCD با آیکون های مختلف چه نشان می دهد :
- روز یا شب
- حالت شارژ و بدون شارژ
- ولتاژ و آمپر و توان پنل خورشیدی
- میزان ظرفیت و حالت شارژ باتری
- ولتاژ و آمپر و دما باتری
- نوع باتری (سیلد اسید , ژل , اسیدی , تنظیم دستی)
- مصرف کننده خاموش و روشن
- ولتاژ و آمپر مصرف کننده یا بار
روش نصب کنترلر خورشیدی به صورت تکی همراه با اتصال به برق شهری یا ژنراتور برق
در این روش شما می توانید علاوه بر شارژ باتری توسط پنل خورشیدی از برق شهری یا ژنراتور توسط شارژر AC جداگانه باتری را شارژ کنید.
فقط کافیست رله برق شهری یا ژنراتور را به رابط تماس در کنترلر در حالت ON قرار دهید که به صورت اتوماتیک کار کند
وقتی ولتاژ باتری پایین باشد ژنراتور یا برق شهری راه اندازی می شود و در صورت ولتاژ بالا باتری ژنراتور و برق شهری متوقف می شود
روش پارالل (موازی) کردن کنترلر خورشیدی فقط در سری Tracer-AN (50A~100A)
در این سری از کنترلر خورشیدی شما می توانید تا 6 دستگاه را به هم وصل کنید و به عبارتی آمپر و توان را برای شارژ باتری افزایش دهید
همه باتری ها را به صورت صحیح (با توجه به ولتاژ سیستم) به هم وصل کنید و بانک باتری تشکیل دهید , از یک فیوز دوپل DC استفاده کنید
پنل های خورشیدی را به صورت جداگانه به هر کنترلر وصل کنید , برای هر سری از پنل خورشیدی یک فیوز دوپل DC وصل کنید
در صورت نیاز با کابل ارتباطی RS485 کنترلر ها را به هم و بعد پارالل آداپتور و بعد کامپیوتر متصل کنید
روش نصب کنترلر خورشیدی EPEVER سری TRACER-BN
- ابتدا باتری را به کنترلر وصل کنید تا سیستم را تشخیص دهد و یک فیوز DC به قطب مثبت باتری وصل کنید
- بعد مصرف کننده DC (بار) را به کنترلر وصل کنید و از یک فیوز تک پل DC استفاده کنید
- در انتها پنل خورشیدی را به کنترلر وصل کنید و از یک فیوز دوپل DC استفاده کنید
- فیوز DC که جریان آن 1.25 تا 2 برابر جریان نامی کنترلر است در قطب مثبت باتری وصل کنید
- اگر قرار است یک اینورتر به سیستم وصل کنید , اینورتر را مستقیم به باتری وصل کنید
- توسط کابل ارتباطی RS485 کنترلر را می توان به کامپیوتر و SPP و نمایشگر MT50 , MT75 وصل کرد
حفاظت های الکترونیکی :
- حفاظت از اتصال کوتاه PV
- هشدار اضافه ولتاژ PV
- محدود کننده جریان PV
- حفاظت از قطبیت معکوس PV
- جلوگیری از شارژ بیش از حد باتری
- جلوگیری از تخلیه بیش از حد باتری
- محافظ قطبیت معکوس باتری
- اضافه بار
- اتصال کوتاه بار (مصرف کننده)
- گرمای بیش از حد
روش نصب کنترلر خورشیدی EPEVER سری iTracer-ND
- ابتدا باتری را وصل کنید و یک فیوز DC به قطب مثبت با جریان نامی 1.25 تا 2 برابر کنترلر وصل کنید
- بعد مصرف کننده DC (بار) وصل کنید و یک فیوز DC به قطب مثبت با جریان نامی 1.25 تا 2 برابر کنترلر وصل کنید
- در انتها پنل های خورشیدی به کنترلر وصل کنید و از یک فیوز دوپل DC با جریان نامی 1.25 تا 2 برابر کنترلر وصل کنید
در این سری از کنترلر چه چیز هایی قابل تنظیم است :
- مانیتورینگ سیستم خورشیدی
- تنطیم اطلاعات ورودی
- ساعت و تاریخ
- پارامتر های دستگاه
- مصرف کننده (بار) DC
- تایمر روشنایی
- پسورد
برای مشاهده انواع کنترلر خورشیدی EPEVER به صفحه محصولات مراجعه کنید.
برای دانلود نرم افزار های کامپیوتر و اندروید کنترلر خورشیدی EPEVER روی این لینک کلیک کنید.
